SBT-6型公差配合與技術測量語音多功能控制陳列柜
一、陳列柜功能與特點
本陳列柜通過模型或?qū)嵨铮湟员匾膱D文資料，借助電腦控制系統形象地演示和解說公差配合認知實驗，是建設公差配合實驗室的基礎設備之一。
二、《公差配合》示教陳列柜，每個柜詳細內容如下
三、產品技術規格
1、陳列柜面板采用彩色噴繪寫真制作，色彩鮮艷。每個模型都配備了指示燈和文字說明。
2、陳列柜中的講解由大容量語言芯片的微電腦程序控制，用遙控器能使全柜模型按順序播音。每個柜可以單獨演示，以適應重點講解需要，也具有只動作不播音的功能。
3、陳列柜柜體采用1.0㎜冷軋鋼板制作而成，并進行噴塑處理。
4、陳列柜內裝有揚聲器，講解詞播放時在100平米房?jī)?nèi)聲音洪亮，清晰。
5、輸入電壓：220V， 功率：400W。
6、陳列柜外形尺寸：1200㎜（寬）×400㎜（厚）×1900㎜（高）；柜體底部裝有移動萬向輪，便于移動和搬遷。
|
序號與名稱 |
陳 列 柜 內 容 |
|

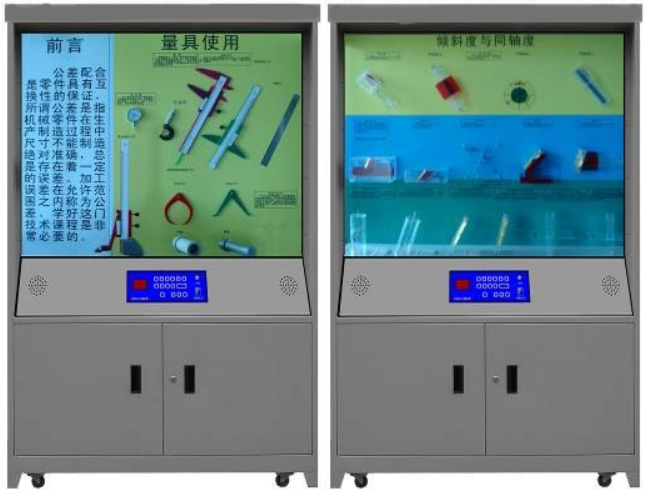

第一柜 量具使用 |
百分表 帶測深桿游標卡尺 外徑千分尺 深度游標卡尺 鋼扁尺 外徑卡尺 內徑卡尺 塞規 環規 高度游標卡尺 |
|

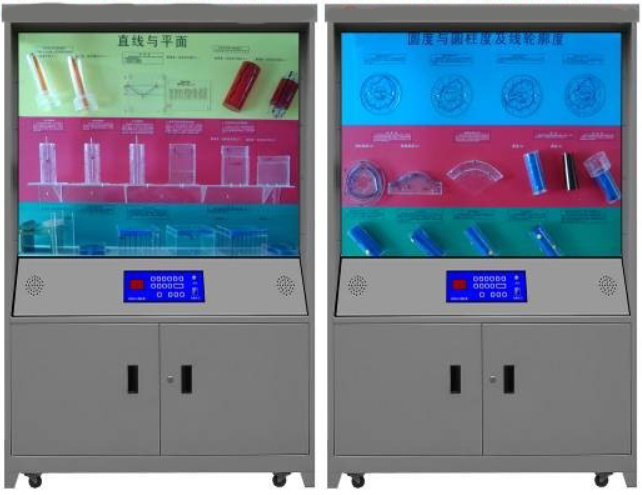

第二柜 直線與平面度
|
直線度（在任意方向上ａ） 直線度（在任意方向上ｂ） 直線度（在給定平面內ａ） 直線度（在給定平面內ｂ） 直線度（在給定平面內ｃ） 直線度（在給定平面內ｄ） 直線度（在給定方向上1） 直線度（在給定方向上2） 三點接觸式 四點接觸式 五點接觸式 最小區域法三件 平面度ａ 平面度ｂ 給定平面內的直線度誤差1 給定方向內的直線度誤差2 |
|
第三柜 對稱度與位置度及跳動 |
3面的位置度 3斜向圓跳動 徑向圓跳動 復合位置度 端面全跳動 對稱度（4面對線ａ） 對稱度（4面對線ｂ） 對稱度（1面對面） 對稱度（2線對面） 面的位置度誤差 面對基準軸線（或中心線）的對稱度 點的位置度誤差判定 點的位置度（在任意方向） 線的位置度（在任意方向ａ） 線的位置度（在任意方向ｂ） 線的位置度（互相垂直的兩個方向） |
|
第四柜 圓度與圓柱度及線輪廓度
|
圓度ａ 圓度ｂ 圓柱度 線輪廓度ａ 線輪廓度ｂ圓度誤差判定ａ 圓度誤差判定ｂ 圓度誤差判定ｄ 圓度誤差判定ｃ 圓柱誤差評定（三點接觸式） 圓柱度誤差評定（四點接觸式） 圓柱度誤差評定（五點接觸式） 圓柱度誤差評定（最小區域法） 輪廓度誤差評定 |
|
第五柜 傾斜度與同軸度 |
在給定方向上（線對線ａ） 在給定方向上（線對線ｂ） 在給定方向上（線對線ｃ） 在給定方向上（面對面） 在給定方向上（面對線） 在任意方向上（線對面） 同軸度ａ 同軸度ｂ 同軸度ｃ 同軸度誤差判定 線對基準平面的傾斜度誤差 傾斜度誤差判定 面對基準直線的傾斜度誤差 線對基準直線的傾斜度誤差ａ 線對基準直線的傾斜度誤差ｂ |
|
第六柜 面輪廓度與平行度及垂直度 |
在任意方向上（線對面） 互相垂直的兩個方向（線對面） 一個方向（線對面） 一個方向（面對線） 一個方向（面對面） 面輪廓度 至少三點接觸 至少二點接觸 線對基準直線的平行度誤差ａ 線對基準平面的垂直度誤差ｂ 面對基準直線的平行度誤差 面對基準平面的平行度誤差 面對基準平面的垂直度誤差 一個方向面對面 一個方向（線對線ｄ） 一個方向（面對線） 一個方向（線對線ａ） 一個方向（線對面） |
