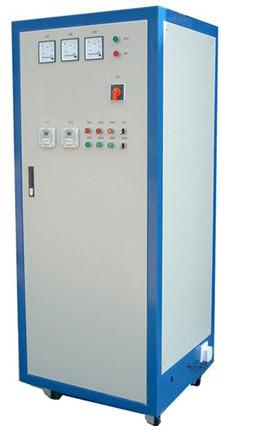

SBLX-11電能計量技能實訓平臺
一、概 述
電能計量是電力企業生產經營管理及電網安全運行的重要環節,它的準確、可靠，關系到廣大電力客戶的切身利益。因此，對電能計量人員崗位培訓，提高電能計量人員的業務素質和工作技能是計量工作教育培訓的重點之一。
本裝置根據國家對電能計量人材技能崗位培訓需要，具有電能表檢驗、互感器檢驗、電能計量裝置接線檢查及差錯電量計算等功能，還設有電能表接線的故障設置功能，能夠有效對電能計量相關專業學生及現場工作人員進行培訓考核。
二、特 點
1.真實性：本平臺所配置的電能表、互感器以及相關的檢測設備都采用工業現場中常用的、主流產品。
2.資源豐富：配備了各類電源、表計、開關、感性負荷、阻性負荷，電能表校驗儀、互感器校驗儀等。
三、技術性能
1.輸入電源：三相四線～380V±10% 50Hz
2.工作環境：溫度-10℃～+50℃
3.裝置容量：＜5kVA
四、實訓項目
（一） 互感器、電能表校驗實訓
1.電流互感器的極性檢查與校驗
2.電壓互感器的極性檢查與校驗
3.感應式單相電能表的校驗
4.感應式三相三線有功電能表的校驗
5.感應式三相四線有功電能表的校驗
6.感應式無功電能表的校驗
7.單相普通電子式電能表的校驗
8.多功能電子式電能表的校驗
（二）互感器、電能表故障檢測
1.三相四線電能表的錯相故障檢測
2.三相四線電能表的斷線故障檢測
3.三相四線電能表的電壓互感器極性反接故障檢測
4.三相四線電能表的電流互感器極性反接故障檢測
5.三相三線電能表的錯相故障檢測
6.三相三線電能表的斷線故障檢測
7.三相三線電能表的電壓互感器極性反接故障檢測
8.三相三線電能表的電流互感器極性反接故障檢測
