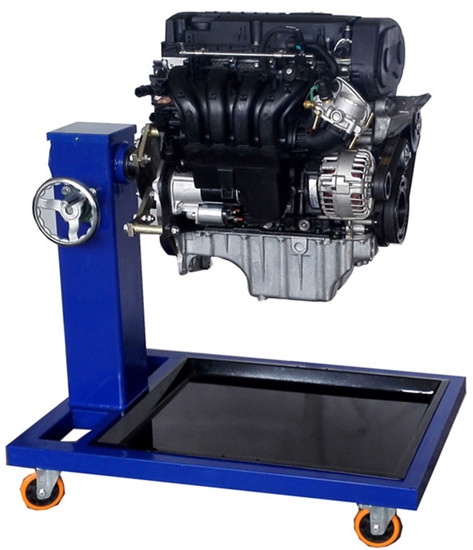

SB-CJ36科魯茲電控汽油發動機附翻轉臺
一、產品簡介
電控汽油發動機附翻轉臺以科魯茲電控汽油發動機總成裝配在拆裝翻轉臺架上，拆裝翻轉臺架便于學員進行發動機拆卸、檢驗、測量和裝配實訓。適用于中高等職業院校和培訓機構的汽車電噴發動機構造與維修實訓教學，能夠滿足對電控汽油發動機的結構、工作原理、零部件的測量、診斷和分析的教學和考核需要。本實驗操作方便，安全可靠。
1、采用1.6LDE發動機總成(易于拆裝)，組裝在專用發動機拆裝翻轉架上。
2、采用減速翻轉機構，可使發動機任意角度旋轉，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
3、底部放置大面積接油盤，便于小零件或螺絲的集中存放。
4、拆裝翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。
二、產品參數
減速比：1:60
工作溫度：-40℃～50℃
整機重量：200kg
外形尺寸：1050*650*600mm
三、標準配置
1、采用電控發動機總成，所有傳感器、進排氣系統、節氣門、點火系統、發電機等附件齊全完整。
2、減速機（60#減速機蝸輪蝸桿，減速比例為1：60）、翻轉臺架、接油盤、移動腳輪等。
四、產品特點
1、把發動機固定在翻轉架上，可軸向360度翻轉并可在任意角度鎖定，確保翻轉輕松，自鎖穩固，操作空間大，方便拆裝；學員可在拆裝臺架上進行發動機拆裝和修理的實操，充分滿足發動機解體、裝復、調試、檢驗全過程的要求。
2、大面積接油盤，做到工具、廢油、零部件不落地，培養良好的工作習慣；
3、翻轉架采用高強度國標鋼結構，并采用框架式結構，雙軸承支承，確保有足夠的承重能力，確保拆裝時的安全需要。
4、移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。
5、工業造型，結構合理，美觀大方，堅固耐用；
五、產品工藝
1、發動機經清洗處理；
2、臺架采用國標管材，無縫焊接。金屬表面采用高溫噴塑處理，漆面堅固美觀。
3、尺寸支架：鋼結構經噴烤漆工藝制作而成；
4、移動腳輪中有2個為定輪2個為萬向輪（帶鎖定裝置），方便移動和穩妥固定。
5、工業造型，結構合理，美觀大方，堅固耐用；
產品尺寸：950mm×650mm×850mm（長×寬×高）
加厚方鋼制作保證質量
立柱選用150*150方鋼4個厚制作
底盤選用50*50*2.2方鋼制作
腳輪選用4寸帶剎車
重量：190kg
六、實訓項目
1．發動機拆裝實訓；
2．發動機大修工藝實訓；
3．發動機結構與原理認識實訓；
4．發動機靜態檢測實訓等。
