制冷系統電氣元件和故障實訓考核裝置

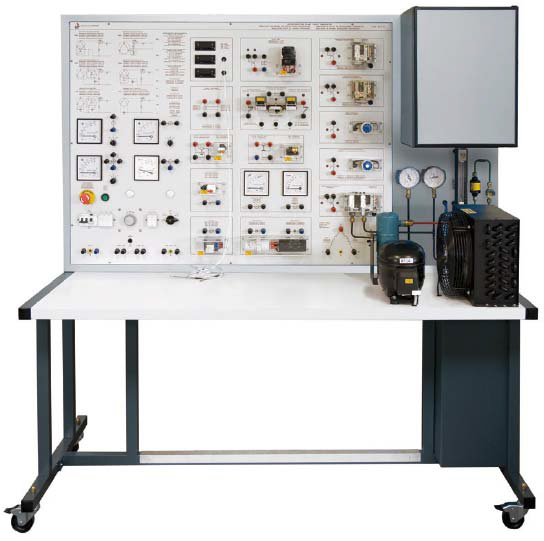

SB-RTE-8D制冷系統電氣元件和故障實訓考核裝置

一.概述

制冷系統電氣元件和故障實訓考核裝置是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統技術升級

裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用制冷設備原理與維修》

SB-RTE-8D制冷電氣實訓考核裝置直觀展示了制冷電氣系統結構、組成和工作原理，方便于教學演示講解及學生對課本知識的理解掌握；可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故，有利于開展技能鑒定、考核工作。

二、系統配置

1.電源控制部分

1)、交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有一只指針式交流電壓表，指示輸入電網電壓值

2）、配置有模擬溫度傳感器2只，可以模擬溫度的變化，從而使系統自動開關機。

3）配套有急停開關，在緊急狀態可快速停止工作，防止裝置損壞。

2、測量儀表

1）交流電壓表2只：測量范圍0～250V,精度1.5級，一只用于監測電源電壓。一只用于實驗連接

2）、交流電流表2只：測量范圍0～5A,精度1.5級, 一只用于觀測系統啟動電流及正常工作電流。一只用于實驗連接。

3）、溫度表4：采用PT100傳感器，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。

4）、真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。

5）、手動高壓控制器一只，在學生實訓時，由于操作壓力過高時，保護器動作保護壓縮機.

6)、手動低壓控制器一只，在學生實訓時，由于操作壓力過低時，保護器動作保護壓縮機.

7）、自動高低壓控制器一只，用于學習不同的壓力保護實訓操作,當操作壓力過高、過低時，保護器動作保護壓縮機.

7)、電磁閥一只，當壓縮機停止工作的瞬時，在制冷電路中保護壓縮機不受液擊。和壓縮機同步

8)、機械式冷藏箱控制溫度器，控制壓縮機開機，

9）、電子式溫度控制器，自動控制壓縮機開機，電磁閥的開啟，風機的轉動。化霜加熱。

10)、模擬加熱器一只，制冷化霜時給蒸發器加熱，

11)手動節流閥：管道系統中設置了一個手動膨脹閥，實驗時可模擬制冷系統中的流量開度，觀察制冷功率的效果。

3.電氣控制考核板

面板彩色噴繪上印有上印有6種電氣的控制電氣控制原理圖，并設有相應測試點，便于學生分析測量。

1)、機械式冷藏箱控制電氣流程圖

2)、風冷卻式冷藏箱控制電氣流程圖

3)、電子式溫度、無霜冷藏箱控制電氣流程圖

4)、冷庫控制電氣流程圖

4、制冷液體流動系統圖

面板彩色噴繪上印有、真實的制冷管道流動系統流程圖.

1)、機械式冷藏箱控制管道流程圖

2)、風冷卻式冷藏箱管道流程圖

3)、電子式溫度、無霜冷藏箱管道流程圖

4)、冷庫控制管道流程圖

6.風冷制冷機組

1)、包含//2匹封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、1只供液電磁閥、1只熱力膨脹閥、止回閥(單相閥)、手閥等構成。

序號	名稱	說明	數量	單位
1	壓縮機1/2		1	套
2	液視鏡		1	套
3	冷凝器		1	套
4	蒸發器	無	1	套
5	低壓表	立式	1	套
6	軸流風機	110MM	1	套
7	手動膨脹閥	1/4	1	套
8	過濾器	3/8	1	套
9	儲液器	1/4	1	套
10	毛細管，		1	套
11	溫度表	I900	1	套
12	有機玻璃箱	兩層	1	套
13	電子溫控器	電子	1	套
14	高壓控制器		1	套
15	低壓控制器		1	套
16	高低壓控制器		1	套
17	冷風機		1	套
18	機械溫控制器		1	套
19	冷卻電機	200MM	1	套
